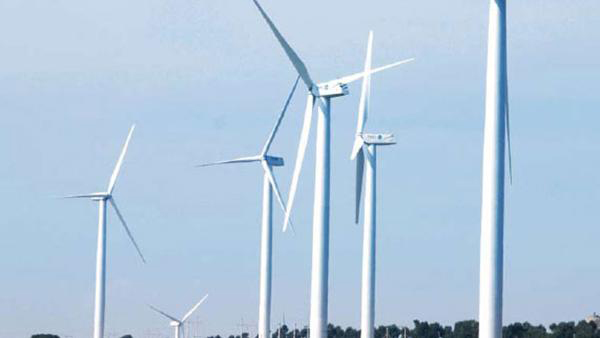

Las turbinas de viento serie 4MW fueron introducidas por Siemens, el productor de turbinas más grande del mundo. Estos aerogeneradores marinos son usados para parques eólicos de gran escala. La eficiencia y salida de potencia de estas turbinas es sobresaliente y presentan una duración extremadamente larga.
Curva de energía SWT 4.0-130
Especificaciones técnicas
| Información de operación |
| Potencia nominal［kw］ |
4000 |
| Velocidad eólica de conexión［m/s］ |
3.5 |
| Velocidad eólica de desconexión［m/s］ |
32 (En velocidades eólicas altas) |
| Nivel IEC |
IEC IB |
| Viento máximo 3s［m/s］ |
70 |
| Temperatura de operación (℃) |
-10~+40(En altas temperaturas) |
| Temperatura de estancamiento(℃) |
-20~+50 |
| Rango de velocidad del rotor［rpm］ |
5~14 |
| Rango de velocidad del rotor［rpm］ |
12 |
| Velocidad eólica nominal［m/s］ |
11-12 |
| Ciclo［año］ |
20 |
| Color de superficie |
Gris claro RAL 7035 |
| Peso del rotor［t］ |
100 |
| Peso del cubo［t］ |
47 |
| Peso de la góndola［t］ |
140 |
| Rotor |
| Diámetro de rotor［m］ |
130 |
| Área de barrido［㎡］ |
13300 |
| Número de palas |
3 |
| Inclinación del rotor［°］ |
6 |
| Ángulo del cono de rotor［°］ |
5.5 |
| Pala |
| Tipo |
B63 |
| Longitud de la pala［m］ |
63.45 |
| Configuración aerodinámica |
DU-97-W-300 aerodinámico patente Siemens |
| Material de la pala |
GRE |
| Sistema de paso |
| Tipo |
Sistema de médula hidráulica |
| Velocidad de paso［°/s］ |
7 |
| Cojinete de paso |
Esfera de contacto de cuatro puntos |
| Cadena de transmisión |
| Conexión |
Buje de rotor-Eje de rotor: Brida; |
| Tipo de engranaje |
Paralelo de 3 etapas / Helicoidal |
| Proporción engranaje - marcha |
1:119 |
| Sistema de lubricación del engranaje |
Fuerza |
| Aceite del engranaje［L］ |
~750 |
| Filtro de aceite del engranaje |
Sistema de refrigeración de aceite partido |
| Engranaje del refrigerador |
Refrigerante de aceite-agua-viento |
| Generador |
| Tipo |
Generador asíncrono de jaula de ardilla |
| Potencia nominal［kw］ |
4250 |
| Velocidad nominal［rpm］ |
600~1800 |
| Voltaje nominal［v］ |
750 |
| Frecuencia de red［Hz］ |
50/60 |
| Aislamiento |
F |
| Protección |
IP54 |
| Refrigeración |
Refrigerante aire-aire |
| Conversor |
| Tipo |
Energía completa de cuatro cuadrantes |
| Potencia aparente［KVA］ |
4000 |
| Voltaje nominal［v］ |
690 |
| Frecuencia de red［Hz］ |
50/60 |
| Interruptor |
PWM |
| Tipo de refrigeración |
Refrigeración por agua |
| Sistema de orientación |
| Tipo |
Sistema de orientación activo |
| Rodamiento de sistema de orientación |
Rodamientos de transmisión |
| Motor del sistema de orientación |
6 sets con motor reductor |
| Índice del sistema de orientación［°/min］ |
21.6(0.06 rpm) |
| Sistema de frenos |
| Tipo |
Tipo paso |
| Freno principal |
Frenado de propulsor variable hidráulico |
| Freno mecánico |
Freno de pinza de disco hidráulico con husillo de alta velocidad |
| Componentes de carga |
| Cubo |
Hierro fundido nodular |
| Rodamiento de rotor |
Rodamiento de rodillo esférico |
| Rotor |
Aleación de acero |
| Chasis delantero |
Hierro fundido nodular |
| Chasis trasero |
Acero |
| Aguja giratoria (Cubierta de desviación) |
Acero/aluminio |
| Torre |
| Tipo |
Cilíndrico |
| Altura del cubo de la rueda［m］ |
90m o personalizado en base al sitio |
| Antiséptico |
Pintura anticorrosión |
| Nivel de autocorrosión |
Siguiendo los estándares ISO12944, de acuerdo al ambiente de campo eólico |
| Barril |
Acero estructural |
| Brida |
T o L |
