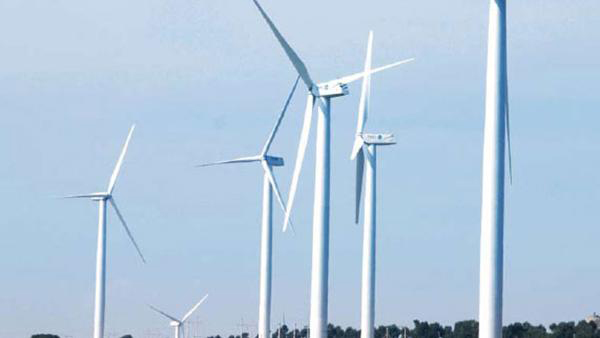

Turbinas de viento serie 3.6MW

Las turbinas de viento serie 3.6MW son turbinas marinas de alta capacidad diseñadas de acuerdo a las condiciones del viento costero en China. Presentan una tecnología patentada que resulta en una generación de energía eólica confiable con una producción constante de electricidad. Las turbinas son de grado aGL y certificado de diseño A, certificado de prueba LVRT y certificado de prueba de calidad de energía.

Curva de potencia W3600-116/122/136
Especificaciones técnicas
Información de operación
Potencia nominal[kw] 3600
Velocidad eólica de conexión[m/s] 3.5
Velocidad eólica de desconexión[m/s] 25
Nivel IEC IEC II A/IEC II B/IECS
Velocidad eólica máxima (3s)[m/s] 59.5/59.5/52.5
Temperatura de operación(℃) -20~+40
Temperatura de supervivencia (℃) -30~+50
Rango de velocidad del rotor[rpm] 8.3-15.4/8.3-15.4/7.7-14.3
Rango de velocidad nominal[rpm] 14/14/13
Velocidad eólica nominal[m/s] ~12/~11~10
Ciclo[año] 20/25/20
Color de superficie Gris claro RAL 7035
Peso del rotor[t] 93.5/95/107
Peso del cubo[t] 39.5
Peso de góndola[t] ~146
Rotor
Diámetro del rotor[m] 116/122/136
Área de barrido[㎡] 10568/11863/14520
Número de paletas 3
Inclinación del rotor[°] 5
Ángulo del cono del rotor[°] 3.5
Paleta
Tipo
Longitud de la paleta[m] 56.4/59.4/66.4
Configuración aerodinámica AE+NACA Aerodinámico
Material de la paleta GFRP
Sistema de paso
Tipo Sistema de paso eléctrico
Velocidad de paso[°/s] 3.5
Cojinete de paso Esfera de contacto de cuatro puntos biserial
Sistema de paso
Tipo Sistema de paso eléctrico
Velocidad de paso[°/s] 3.5
Cojinete de paso Esfera de contacto de cuatro puntos biserial
Cadena de transmisión
Conexión Cubo del rotor-Eje del rotor: brida; Eje de rotor-Brida de engranaje; Acoplado flexible doble engranaje-generador
Tipo de engranaje Eje paralelo planetario de dos etapas
Proporción de engranaje marcha 84/84/90.46
Sistema de lubricación del engranaje Lubricación por salpicadura + fuerza
Aceite de engranaje[L] ~800
Filtro de aceite de engranaje Filtro fino en línea + fuera de línea
Engranaje de refrigeración Refrigerador de aceite-agua-viento
Generador
Tipo Generador de inducción de doble alimentación
Potencia nominal[kw] 3828
Velocidad nominal[rpm] 697~1293.6
Voltaje nominal[v] 690(rotores)/3000(estatores)
Frecuencia de la red[Hz] 50
Aislamiento F、H
Protección IP54
Refrigeración Refrigerador de agua
Conversor
Tipo
Energía aparente[KVA] 3755
Voltaje nominal[v] 690
Frecuencia de red[Hz] 50±5%
Refrigeración Refrigerador de agua
Sistema de desviación
Tipo Sistema de desviación electrónico
Cojinete de desviación Cojinete esférico de contacto de cuatro puntos y fila doble
Motor de desviación 4 motores de desviación
Índice de desviación[°/min] 0.543
Sistema de frenado
Tipo Freno principal: freno aerodinámico de cuchillas; Freno mecánico: freno mecánico de eje de alta velocidad
Freno principal Freno de orientación de cuchillas
Freno mecánico Freno de pinza de disco hidráulico de eje de alta velocidad
Componentes de carga
Cubo Hierro fundido nodular
Cojinete de rotor Cojinete de rodillo esférico de fila doble de cojinete de rotor
Rotor Hierro fundido nodular
Estructura frontal Hierro fundido nodular
Estructura trasera Acero
Cubierta de la góndola (deflector de aire) GFRP
Sistema de contro
Unidad de control PLC
Sistema de control de proceso Control distribuido
Tipo de control de transmisión Enlace de potencia
Control remoto SCADA
Torre
Tipo Cilíndrico
Altura del cubo de la rueda[m] 90m o personalizado de acuerdo al sitio
Antiséptico Pintura anticorrosiva
Nivel de anticorrosión Siguiendo el estándar ISO12944, de acuerdo al ambiente del parque eólico
Torre Acero estructural
Brida Acero forjado circular
