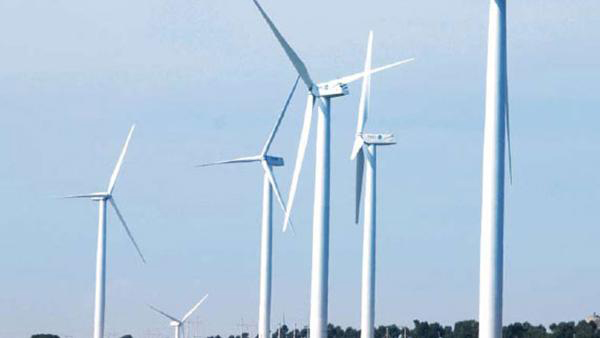

Nuestra turbina eólica de 2.5MW es fabricada usando tecnología Siemens para la generación de energía eólica certificada y optimizada. El diseño del aerogenerador está basado en la plataforma G2 y tiene una producción de energía confiable y una larga duración.

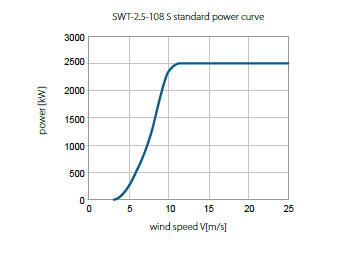

Curva de energía SWT-2.5-108 S
Especificaciones técnicas
| Información de operación |
| Potencia nominal［kw］ |
2500 |
| Velocidad eólica de conexión ［m/s］ |
3.5 |
| Velocidad eólica de desconexión ［m/s］ |
25 |
| Nivel IEC |
IEC II B |
| Viento máx. 3s ［m/s］ |
59.5 |
| Temperatura de operación (℃) |
-10~+35 |
| Temperatura en punto muerto (℃) |
-20~+45 |
| Rango de velocidad del rotor［rpm］ |
6.6~19.8 |
| Rango de velocidad nominal［rpm］ |
17 |
| Velocidad eólica nominal［m/s］ |
12-13 |
| Ciclo［año］ |
20 |
| Color de superficie |
Gris claro RAL7035 |
| Peso del rotor［t］ |
60 |
| Peso del cubo［t］ |
25 |
| Peso de la góndola［t］ |
82 |
| Rotor |
| Diámetro del rotor［m］ |
108 |
| Área de barrido［㎡］ |
9144 |
| Cantidad de palas |
3 |
| Inclinación del rotor［°］ |
6 |
| Ángulo del cono de rotor ［°］ |
5 |
| Pala |
| Tipo |
B53 |
| Longitud de la pala［m］ |
52.6 |
| Configuración aerodinámica |
NACA63XXX, FFAXXX, SWPXXX |
| Material de la pala |
GRE |
| Sistema de paso |
| Tipo |
Sistema de paso hidráulico |
| Velocidad de paso［°/s］ |
7 |
| Cojinete de paso |
Esfera de contacto de cuatro puntos |
| Cadena de transmisión |
| Conexión |
Cubo de rotor-Eje de rotos: Brida |
| Tipo de engranaje |
Paralelo/helicoidal de 3 etapas |
| Proporción engranaje-marcha |
1:91 |
| Fuerza del sistema de lubricación de engranajes |
Lubricación por salpicadura |
| Aceite del engranaje［L］ |
~400 |
| Filtro de aceite del engranaje |
Refrigerante de aceite separado |
| Engranaje de refrigeración |
Refrigerante de aceite-agua-viento |
| Generador |
| Tipo |
Generador asíncrono de jaula de ardilla |
| Potencia nominal［kw］ |
2500 |
| Velocidad nominal［rpm］ |
600-1800 |
| Voltaje nominal［v］ |
750 |
| Frecuencia de red［Hz］ |
50/60 |
| Aislamiento |
F |
| Protección |
IP54 |
| Refrigeración |
Refrigerante de agua |
| Conversor |
| Tipo |
Cuadrante cuádruple |
| Producción aparente［KVA］ |
2500 |
| Voltaje nominal［v］ |
690 |
| Frecuencia de la red［Hz］ |
50/60 |
| Interruptor |
PWM |
| Refrigeración |
Refrigerante de agua |
| Sistema de desviación |
| Tipo |
Desviación activa |
| Cojinete de desviación |
Cojinete deslizante |
| Motor de desviación |
Motorreductor de velocidad variable |
| Desviación nominal［°/min］ |
35.532(0.0987rpm) |
| Sistema de frenos |
| Tipo |
Tipo paso completo |
| Freno principal |
Freno de propulsor variable hidráulico |
| Freno mecánico |
Freno de pinza de disco hidráulico y eje de alta velocidad |
| Componentes de carga |
| Cubo |
Hierro fundido nodular |
| Cojinete del rotor |
Cojinete de rodillo esférico de fila doble |
| Rotor |
Aleación de acero |
| Estructura frontal |
Acero |
| Estructura trasera |
Piezas de acero estructural |
| Cubierta de la góndola (GFRP) |
Acero |
| Torre |
| Tipo |
Tubo cónico |
| Altura del cubo de rueda［m］ |
De acuerdo al sitio o personalizado |
| Antiséptico |
Pintura anticorrosiva |
| Nivel de anticorrosión |
Siguiendo el estándar ISO12944, de acuerdo al ambiente del parque eólico actual |
| Torre |
Acero estructural |
| Brida |
Piezas forjadas en L |
