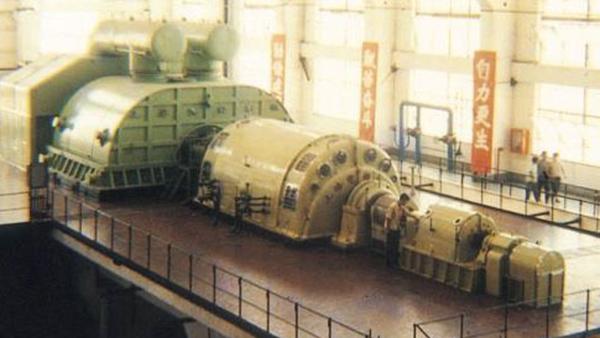

Shanghai Electric y Westinghouse Electric diseñaron conjuntamente los generadores 300MW y 600MW. Igualmente, introducimos, aplicamos y asimilamos la tecnología del generador de clase 1000MW de Siemens. Sobre esta base, hemos desarrollado de forma independiente la tercera tecnología del generador de turbina refrigerado por agua hidrogenada de dos polos y el generador de turbina refrigerado por agua hidrogenada con el objetivo de llenar las necesidades del mercado. La capacidad del generador va de 200MW ~ 1300MW.

Las bobinas del estátor del generador de turbina refrigerado por agua hidrogenada se enfrían con agua mientras que las bobinas del rotor y los núcleos del estátor lo hacen con hidrógeno. Una serie de técnicas se aplican al generador de turbina refrigerado por agua hidrogenada. Los núcleos del estátor poseen una estructura que puede resistir la fluencia y compensar totalmente el campo magnético. La junta esférica de las bobinas del estátor es una junta compuesta agua-eléctricidad. El extremo del estátor se llena con pegamento como un todo. La estructura de aislamiento de vuelta a vuelta que se fabrica mediante la tecnología de soldadura sin costura se aplica en el rotor, de modo que el rotor no necesita repararse en 10 años a menos de que se presenten circunstancias especiales.

(1) Generador de turbina refrigerado por agua hidrogenada 350MW
• Voltaje nominal: 20kV
• Corriente nominal: 11887A
• Factor de potencia: 0.85
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

(2) Generador de turbina refrigerado por agua hidrogenada 465MW
• Voltaje nominal: 20kV
• Corriente nominal: 15792A
• Factor de potencia: 0.85
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

(3) Generador de turbina refrigerado por agua hidrogenada 660MW
• Voltaje nominal: 20kV
• Corriente nominal: 21169A
• Factor de potencia: 0.9
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

(4) Generador de turbina refrigerado por agua hidrogenada 700MW
• Voltaje nominal: 22kV
• Corriente nominal: 20412 A
• Factor de potencia: 0.9
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

(5) Generador de turbina refrigerado por agua hidrogenada 1000MW
• Voltaje nominal: 27kV
• Corriente nominal: 23778 A
• Factor de potencia: 0.9
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

(6) Generador de turbina refrigerado por agua hidrogenada 1300MW
• Voltaje nominal: 27kV
• Corriente nominal: 30888 A
• Factor de potencia: 0.9
• Frecuencia: 50Hz
• Velocidad de rotación: 3000r/min
• Modo de excitación: Excitación estática o excitación sin escobillas

El generador de turbina refrigerado por agua hidrogenada de dos polos tiene un rendimiento superior. A través de una optimización y mejora continua su rendimiento y fiabilidad se equipara a los estándares más avanzados en el mundo. Del mismo modo, cuenta una serie de patentes nacionales y fue seleccionado como “Proyecto de transformación y nuevos logros tecnológicos de Shanghái.” Además, fue galardonado con el Premio por Avances Tecnológicos y Científicos y el Primer Premio de la Unidad Nacional de Energía Térmica.

• Firmamos contratos por 700 generadores de turbina refrigerados por agua hidrogenada de dos polos, entre ellos 310 unidades de generadores de 300MW. Hemos puesto en operación 500 generadores de turbina refrigerados por agua hidrogenada de dos polos, incluyendo 270 unidades de generadores de 300MW. Los generadores 300MW se utilizan principalmente en la Central eléctrica Hubei Hanchuan, la Central eléctrica Jiangsu Jianbi, la Central eléctrica de la Represa Ningxia, la Central eléctrica Shandong Qingdao y la Central eléctrica Shandong Zoucheng. Además, se exportan a Turquía, Irán, India, Vietnam y Pakistán.
• Firmamos contratos por 255 unidades de generadores de turbina refrigerados por agua hidrogenada 600MW y 174 generadores están en funcionamiento actualmente. Se emplean principalmente en las centrales eléctricas Shanghai Wujing, las centrales eléctricas Guangdong Taishan, las centrales eléctricas Jiangsu Wang Ting, las centrales eléctricas de Shandong. También se han enviado a Turquía, India, Vietnam, Irak y otros países.
• El generador de la clase 1000MW se utiliza principalmente en la central eléctrica Shangai Waigaoqiao, la central eléctrica de Zhejiang Yuhuan y la central eléctrica de Tianjin North Xinjiang. Se han pedido 119 unidades de generador 1000MW y se han puesto en operación más de 50 unidades. Adicionalmente, ganamos el primer proyecto nacional de exportación de la clase 1,1 millones, Indonesia Cilacap y un proyecto en Java.
• Nuestro generador de turbina refrigerado por agua hidrogenada de dos polos también se utiliza en la central eléctrica Beijing Zheng Changzhuang, la central eléctrica Shanxi Pingyao, la central eléctrica Anhui Huaibei, la central eléctrica Henan Kaifeng y otras decenas de plantas de energía. Asimismo, se exporta a Indonesia, Bangladés y varios países de África. Cientos de unidades se han puesto en funcionamiento y su operación es muy segura.
